酸霧凈化塔結構組成

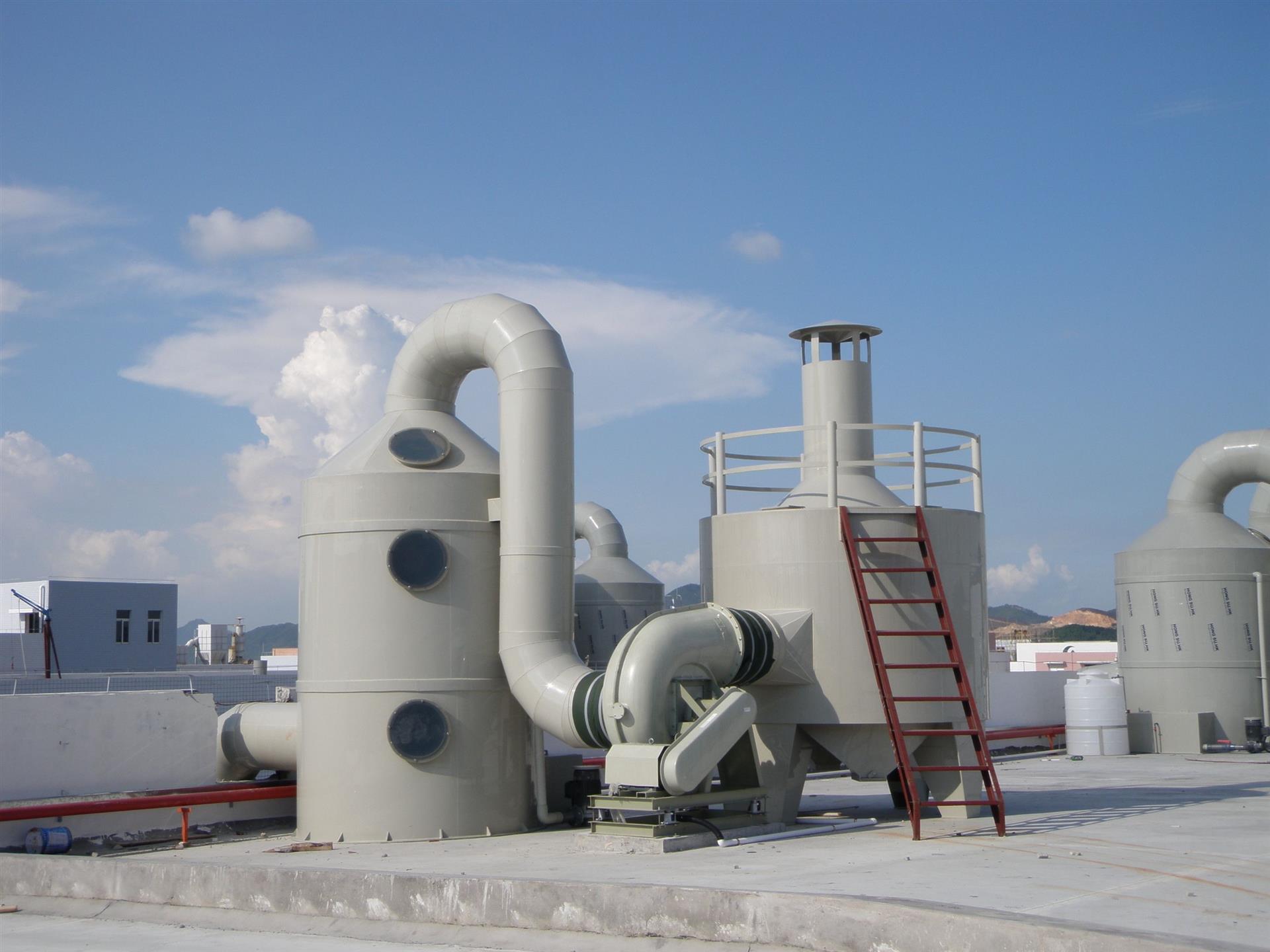

酸霧凈化塔是一種廣泛應用于化工、電子、冶金等行業中用于處理含酸性氣體的設備。它能有效去除工業生產過程中產生的酸霧，保護環境，避免對工作人員健康造成危害。本文將詳細解析酸霧凈化塔的結構組成及其工作原理。



### 酸霧凈化塔結構組成



酸霧凈化塔主要由以下幾個部分組成：



1. **進氣口**：

   進氣口是酸霧進入凈化塔的通道。通常位于塔的底部或側面，其設計要確保氣體可以均勻地分布到整個塔內，以便提高凈化效率。



2. **填料層**：

   填料層是酸霧凈化塔的核心部分，由多種填料材料構成，如陶瓷環、塑料填料等。填料的作用是提供***量的表面積以供氣體與液體接觸，促進酸堿中和反應的進行。



3. **噴淋系統**：

   噴淋系統負責將中和液（通常是堿性溶液）均勻噴灑在填料上。該系統通常包括水泵、噴嘴以及管道等部件。通過控制噴淋量和噴淋頻率來調節凈化效果。



4. **除霧器**：

   在酸霧凈化塔的***部，通常會安裝除霧器。除霧器的作用是去除經過填料層處理后的氣體中夾帶的微小水滴，防止液體被氣體帶走，影響后續設備的運行。

5. **出氣口**：

   經過凈化處理的氣體通過出氣口排出。出氣口的設計要保證氣體流動暢通，并且符合環保排放標準。



6. **收集槽**：

   收集槽位于塔底，用于收集從填料層滴落下來的廢液。這些廢液需要定期清理和處理，以防止污染環境。



7. **支架和外殼**：

   支架和外殼為整個凈化塔提供物理支撐和保護。它們通常由耐腐蝕的材料制成，以適應各種惡劣的工作環境。



### 工作原理



酸霧凈化塔的工作原理基于氣液相之間的傳質原理。具體流程如下：



1. **氣體進入**：含有酸性成分的氣體從進氣口進入凈化塔。

2. **氣體與液體接觸**：氣體上升過程中與填料層上的液體接觸，發生化學反應，酸性氣體被中和。

3. **液體循環**：未反應完全的液體落入收集槽，并通過泵送回噴淋系統循環使用。

4. **氣體凈化**：經過填料層處理后的氣體繼續上升，通過除霧器去除攜帶的水滴。

5. **氣體排放**：***終，清潔的氣體通過出氣口排放到***氣中。



### 結論



酸霧凈化塔以其高效的凈化能力，在現代工業生產中扮演著重要角色。了解其結構組成和工作原理有助于更***地運用和維護這一設備，確保生產過程的環境友***性和工作人員的健康安全。隨著技術的不斷進步，未來酸霧凈化塔的設計將更加高效、環保，滿足更嚴格的工業排放標準。
